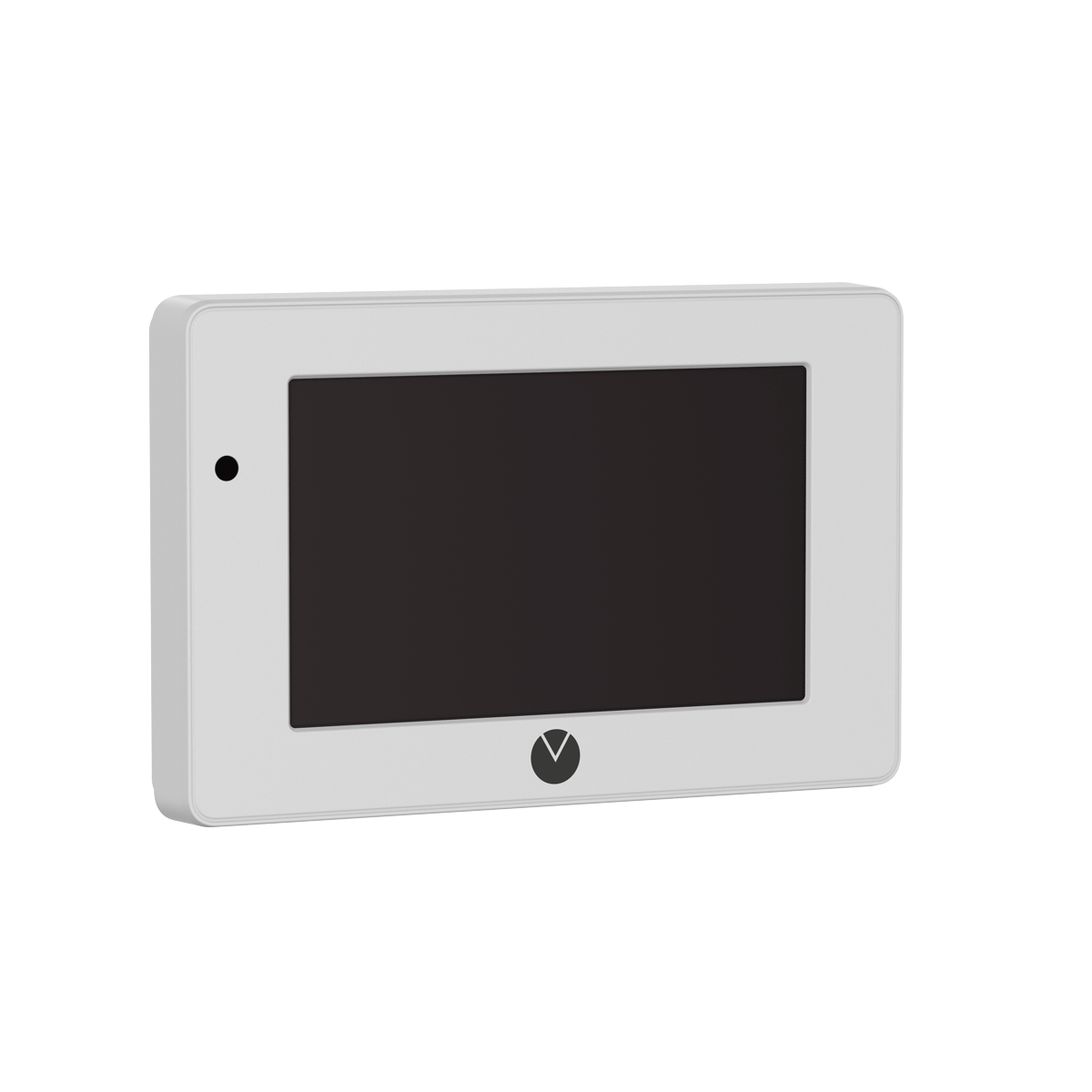

ВПУ43-24.01 выносная панель управления вентиляционной установкой

Контроллер вентиляции обычно располагается внутри шкафа автоматики на кровле, в подвале или машинном отделении. Для изменения настроек, запуска оборудования или просмотра аварий оператору приходится подходить непосредственно к шкафу. ВПУ43 позволяет выполнять эти действия с настенной панели, установленной в удобной для персонала зоне.

Панель подключается к контроллеру ТРМ1033 по интерфейсу RS-485 и протоколу Modbus RTU. После включения питания ВПУ43 автоматически определяет подключенный контроллер и сразу отображает экран управления без дополнительной настройки.

Пульт управления вентиляцией ВПУ43 подходит для офисных зданий, торговых центров, складских комплексов, производственных объектов, серверных и других помещений, где требуется удобное управление вентиляцией из зоны постоянного присутствия персонала.

Преимущества

Панель готова к работе сразу после подключения
После включения ВПУ43 автоматически обнаруживает контроллер вентиляции и загружает интерфейс управления без дополнительной настройки.

Быстрое обнаружение неисправностей
Светодиодный индикатор аварии позволяет заметить проблему даже на расстоянии без просмотра экрана.

Встроенная диагностика оборудования
Панель предоставляет доступ к параметрам системы, состоянию входов и выходов, а также журналу активных аварий.

Быстрое освоение персоналом
Интерфейс ориентирован на ежедневную работу операторов и обслуживающего персонала без специальной подготовки.

Возможности

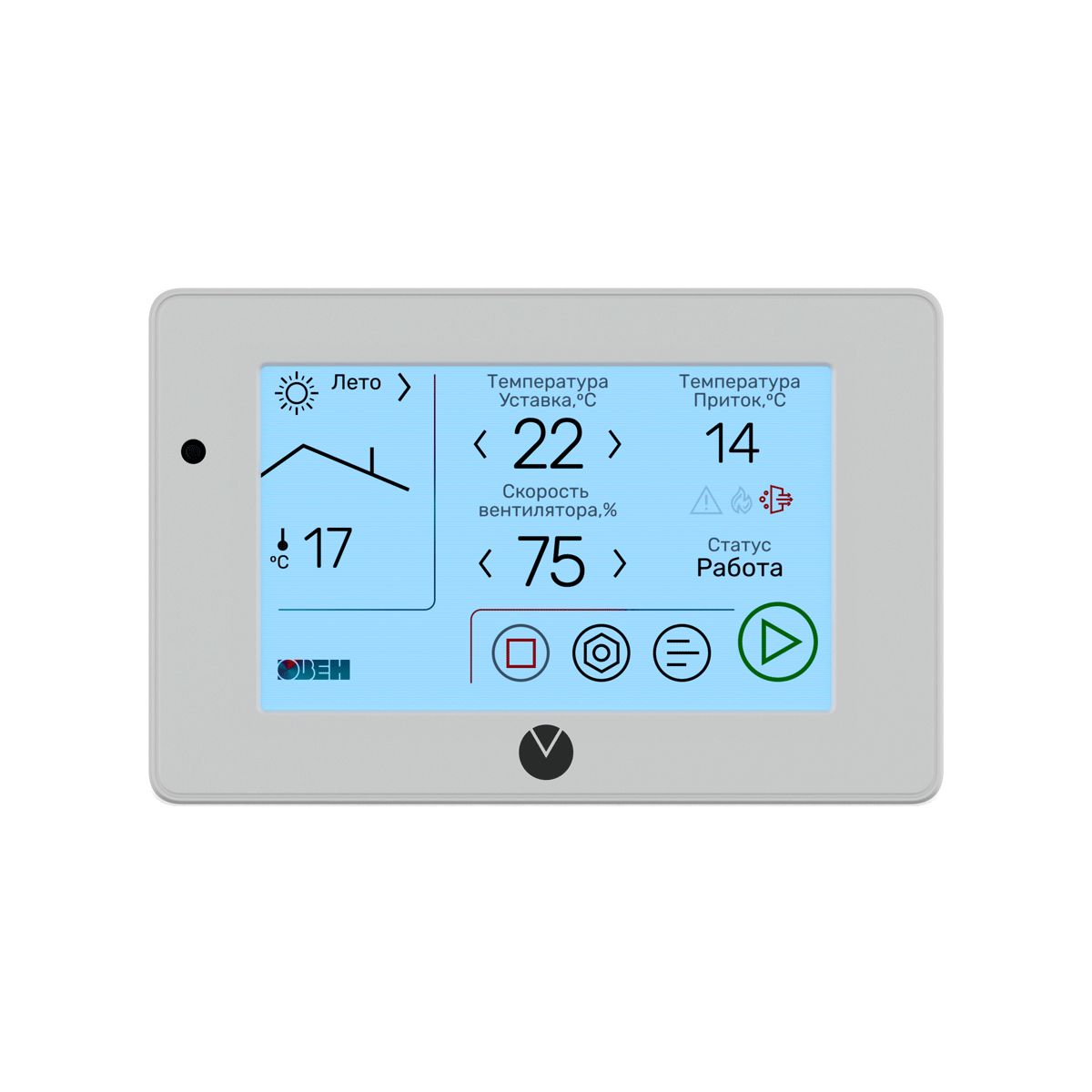

Управление вентиляционной установкой Старт/Стоп

Изменение температурных уставок

Контроль температуры и режимов работы установки: Работа, Стоп, Авария, Разрыв связи

Отображение состояния калорифера и нагрева

Просмотр оперативных параметров системы, включая температуру наружного воздуха, приточного воздуха, воздуха в помещении и обратной воды калорифера

Контроль дискретных входов и выходов контроллера

Отображение и квитирование аварий

Работа по расписанию, реализованному в контроллере

Технические характеристики

Питание
Диапазон напряжения питания (DC)	11…26 В (номинал 24 В)
Потребляемая мощность, не более	5 Вт
Интерфейс RS-485
Количество портов	1
Прочность гальванической развязки	1500 В
Протокол обмена	Modbus RTU
Режим работы	Master
Скорость передачи	115 200 бит/с
Формат данных	8 бит, 1 стоп-бит, без контроля чётности
Адрес в сети	1
Дисплей
Тип	TFT LCD, глянцевый, ёмкостной сенсор
Диагональ	4,3 дюйма
Разрешение	800×480 пикселей
Размер активной области	94×56,5 мм
Встроенный датчик температуры
Диапазон показаний	-10…+50 °С
Корпус и надёжность

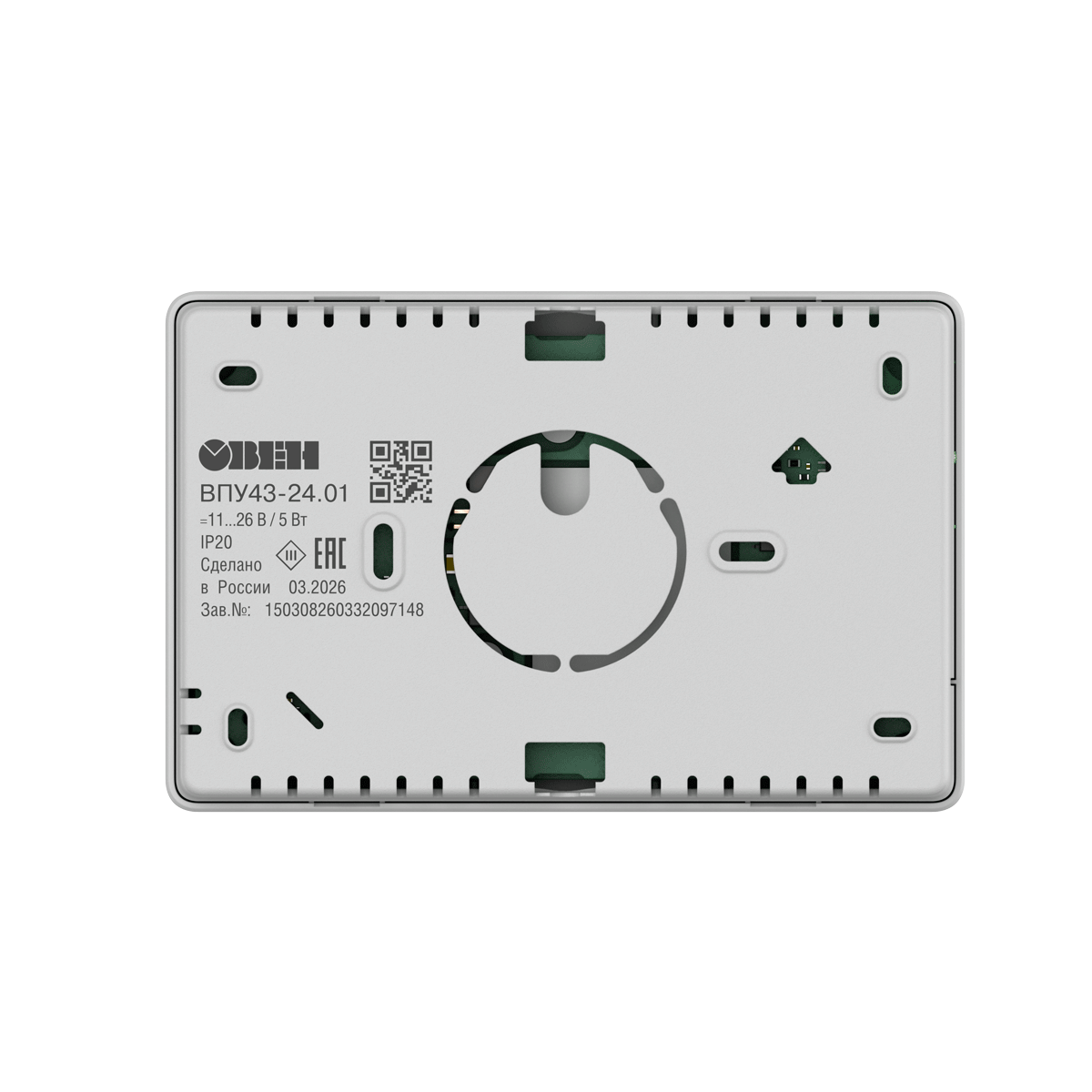

Конструктивное исполнение	настенное крепление
Габаритные размеры	(132×86×23) ± 1 мм
Масса, не более	0,3 кг
Степень защиты	IP20 (ГОСТ 14254)
Степень горючести	ПВ-2
Средний срок службы	10 лет
Средняя наработка на отказ, не более	80 000 ч
Условия эксплуатации
Совместимость с контроллером	На текущий момент ВПУ43 поддерживает работу с контроллером ТРМ1033. В следующих версиях прошивки будет добавлена поддержка контроллера АЙРА360 и одноплатного контроллера ОВК-П 24/230
Температура окружающего воздуха	-10…+45 °С
Относительная влажность	30…85 % без конденсации
Атмосферное давление	84,0…106,7 кПа
Среда	закрытые взрывобезопасные помещения
Гарантия	12 месяцев. При соблюдении условий эксплуатации, хранения и монтажа ОВЕН обеспечивает бесплатный ремонт или замену прибора.
