СП210-05-Р панель оператора с диагональю 5” Modbus
СП210-05-Р панель оператора с диагональю 5” Modbus
Предназначена для визуализации и контроля технологических процессов в промышленной автоматизации,от локального управления оборудованием до интеграции с системами верхнего уровня.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06

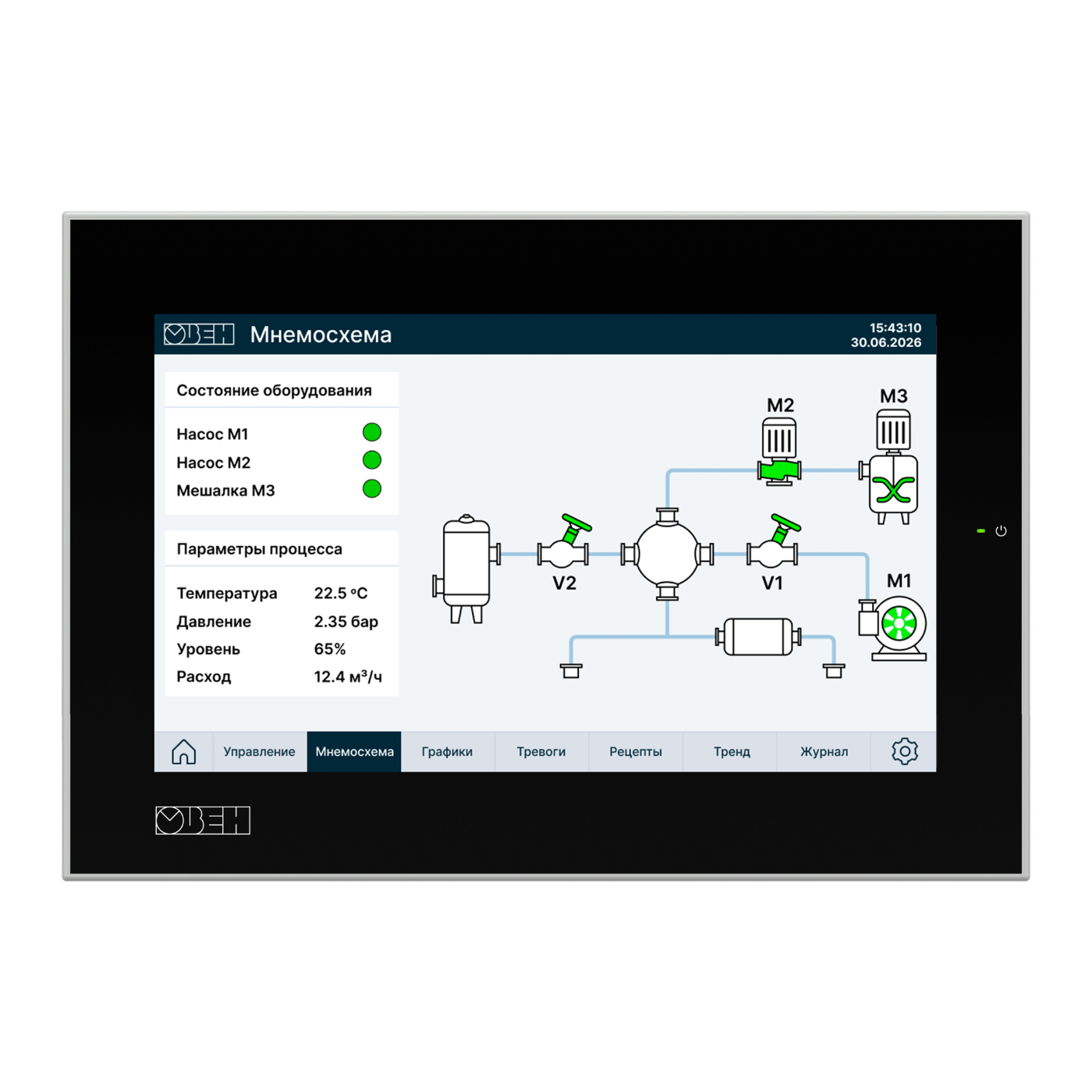

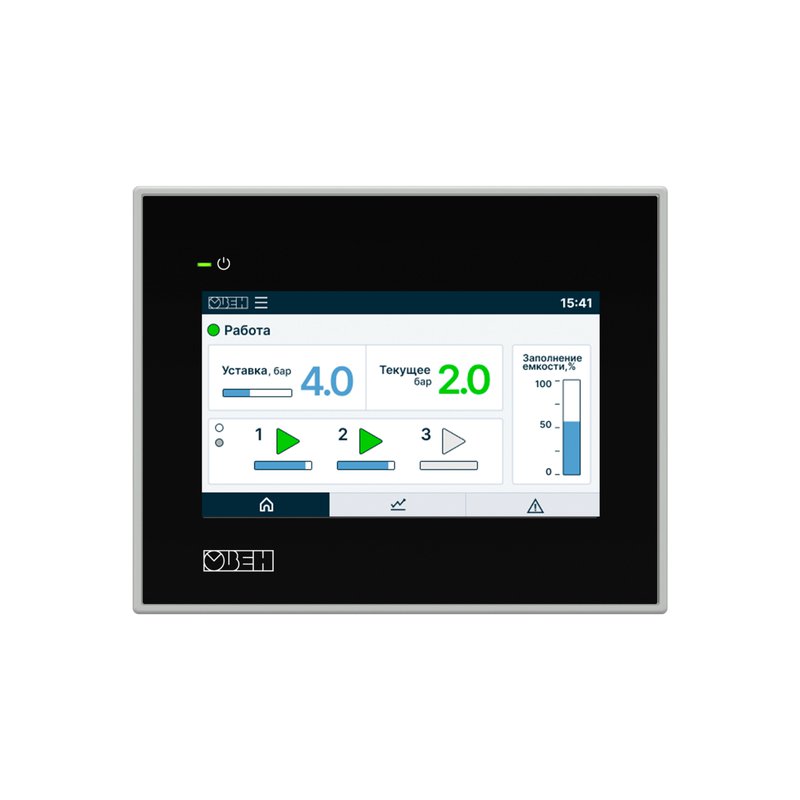

ОВЕН СП210 – новая линейка панелей оператора с резистивным экраном. Панель применяется совместно с программируемыми контроллерами, программируемыми реле и другими устройствами.
Преимущества
Одна линейка для разных задач автоматизации

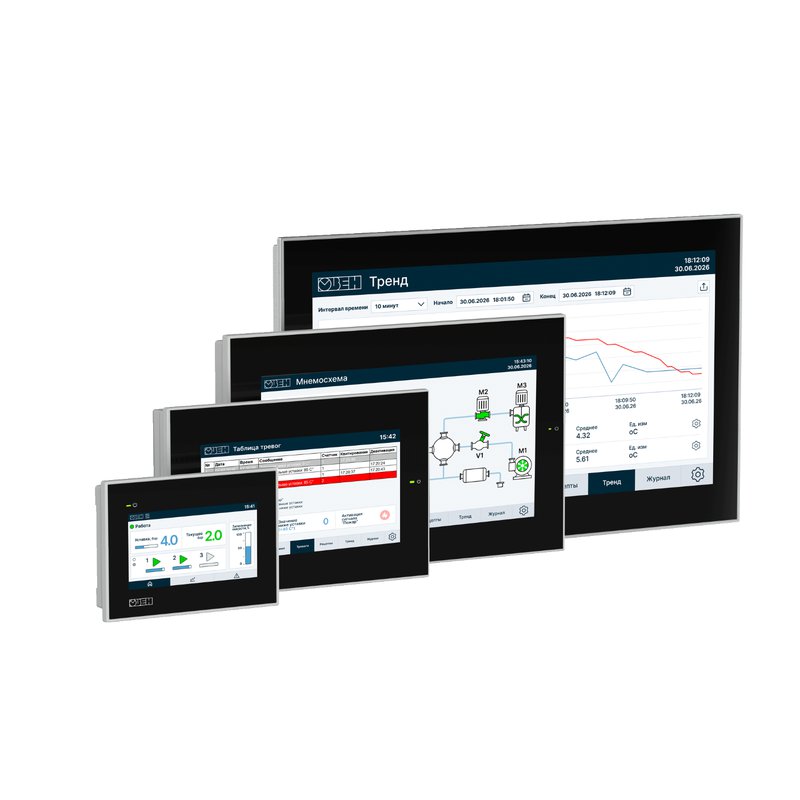

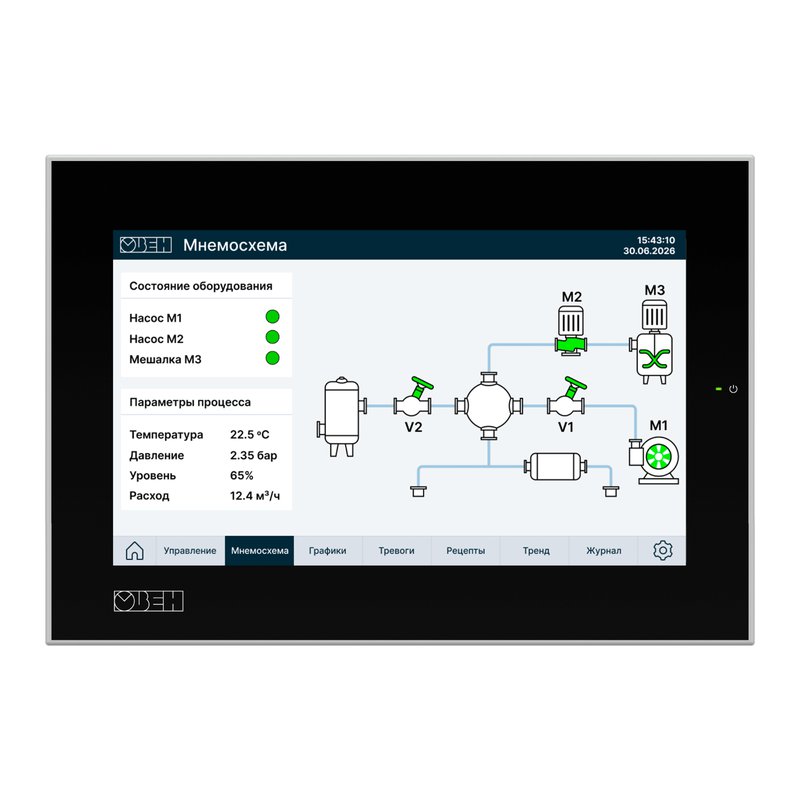

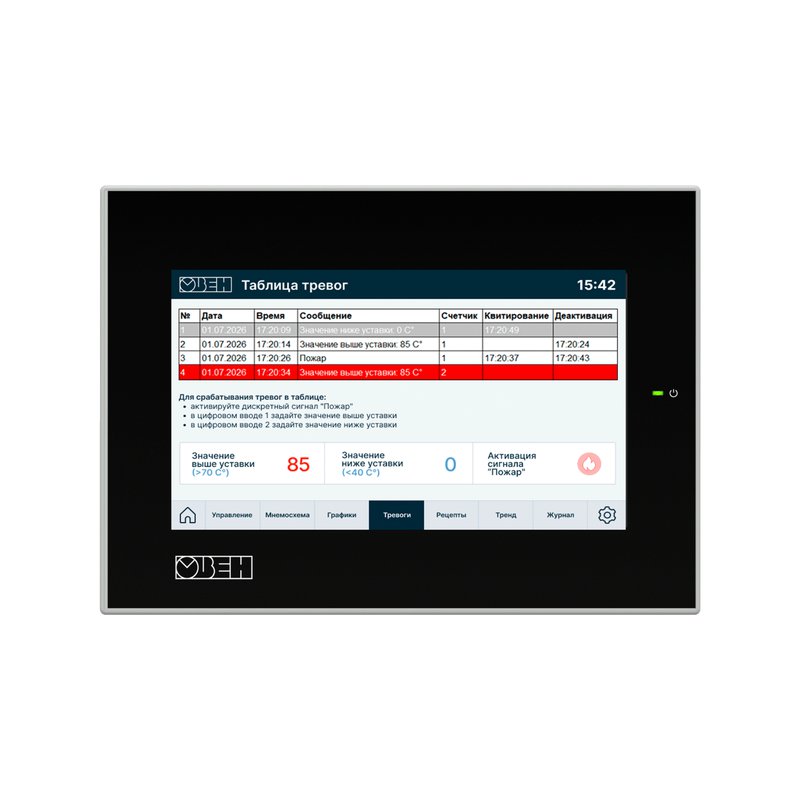

Линейка СП210 представлена моделями с диагональю 4,3”, 7”, 10,1” и 15,6”, которые доступных в базовых (-Б) и расширенных (-Р) модификациях. Это позволяет подобрать панель под конкретную задачу и архитектуру системы автоматизации.
Интеграция с оборудованием и верхним уровнем
Последовательные порты RS-485/RS-232 с поддержкой протоколов Modbus RTU/ASCII используются для подключения контроллеров и периферийных устройств. Модификации СП210‑Р дополнительно оснащены интерфейсом Ethernet и поддерживают протокол Modbus TCP, OPC UA и MQTT, что позволяет использовать СП210 не только в качестве средства визуализации, но и как элемент сетевой архитектуры— для обмена данными с другим оборудованием и информационными системами.
Встроенный VNC‑сервер
Для удаленного просмотра интерфейса панели и управления технологическим процессом с рабочего места оператора.
Загрузка проектов по Ethernet
Позволяет загружать разработанные проекты в панель по сети, что удобно при настройке и последующем обслуживании оборудования.
Технические характеристики
| Наименование | Значение | |||||
| СП210-05-Б | СП210-07-Б | СП210-05-Р | СП210-07-Р | СП210-10-Р | СП210-15-Р | |
| Аппаратные характеристики | ||||||
| Процессор | Cortex A7 dual core | |||||
| Частота | 1 ГГц | 1,2 ГГц | ||||
| Объем оперативной памяти | 128 Мб | 256 Мб | ||||
| Объем Flash- памяти | 64 Мб | 64 Мб | 128 Мб | 128 Мб | 128 Мб | 256 Мб |
| Объем энергонезависимой памяти (RETAIN) | 1950 Кб | 1950 Кб | 5850 Кб | 5850 Кб | 5850 Кб | 5850 Кб |
| Часы реального времени (RTC) | Есть, энергонезависимые | |||||
| Погрешность хода (при 25 °С), в сут, не более | ± 0,7 с¹⁾ | |||||
| Элемент питания, тип | CR1220 | CR2032 | CR1220 | CR2032 | CR2032 | CR1220 |
| Дисплей | ||||||
| Тип дисплея | TFT LCD | |||||
| Тип экрана | Резистивный | |||||
| Тип подсветки | LED (светодиодная подсветка) | |||||
| Количество цветов | 16,7 млн (TrueColor) | |||||
| Диагональ | 4,3" | 7" | 4,3" | 7" | 10,1" | 15,6" |
| Размер экрана | 96 x 55 мм | 155 x 87 мм | 96 x 55 мм | 155 x 87 мм | 225 x 127 мм | 345 x 195 мм |
| Разрешение | 480 × 272 пикселей | 800 × 480 пикселей | 480 × 272 пикселей | 800 × 480 пикселей | 1024 × 600 пикселей | 1920 × 1080 пикселей |
| Яркость | 200 кд/м² | |||||
| Срок службы подсветки дисплея, не менее | 50 000 ч | |||||
| Интерфейсы | ||||||
| Интерфейсы связи |
1 × RS-485/RS-232 1 × USB B |
1 × RS-485/RS-232 1 × USB B |
1 × RS-485/RS-232 1 × Ethernet |
2 × RS-485/RS-232 1 × Ethernet 1 × Аудиовыход (mini- jack 3,5 мм) |
2 × RS-485/RS-232 1 × Ethernet 1 × Аудиовыход (mini- jack 3,5 мм) |
2 × RS-485/RS-232 2 × USB A 1 × USB type C 2 × Ethernet²⁾ 1 × Аудиовыход (mini- jack 3,5 мм) |
| COM-порты |
Сигналы RS-232: RXD, TXD, GND Cигналы RS-485: A, B Поддерживаемые протоколы³⁾: Modbus RTU (Master/Slave), Modbus ASCII |
|||||
| Ethernet | Нет |
10/100 Мбит/c (RJ45) – для подключения устройств Поддерживаемые протоколы: Modbus TCP (Master / Slave), OPC UA (Client / Server)⁴⁾, символьный протокол CODESYS (Client), MQTT (Client), VNC (Server) |
||||
| USB Host |
USB 2.0 A – для записи архивов, импорта файлов, обновления проекта и прошивки, подключения HID-устройств (мыши, клавиатуры, сканера штрихкодов) Максимальный ток потребления подключаемых устройств – 500 мА. В случае необходимости можно использовать USB-hub с внешним питанием. |
|||||
| Поддерживаемые файловые системы | FAT32 | |||||
| Поддерживаемый размер накопителей | до 32 Гб | |||||
| Питание | ||||||
| Тип питающего напряжения | Постоянное | |||||
| Диапазон питающего напряжения | от 22 до 26 В | |||||
| Номинальное напряжение питания | 24 В | |||||
| Макс. потребляемая мощность | 5 Вт | 5 Вт | 5 Вт | 5 Вт | 10 Вт | 15 Вт |
| Общие характеристики | ||||||
| Масса брутто | 0,33 кг | 0,65 кг | 0,4 кг | 0,8 кг | 1,36 кг | 3,13 кг |
| Масса нетто | 0,22 кг | 0,47 кг | 0,24 кг | 0,61 кг | 1,06 кг | 2,4 кг |
| Средний срок службы | 6 лет | |||||
| Среднее время наработки на отказ | 50 000 ч | |||||
