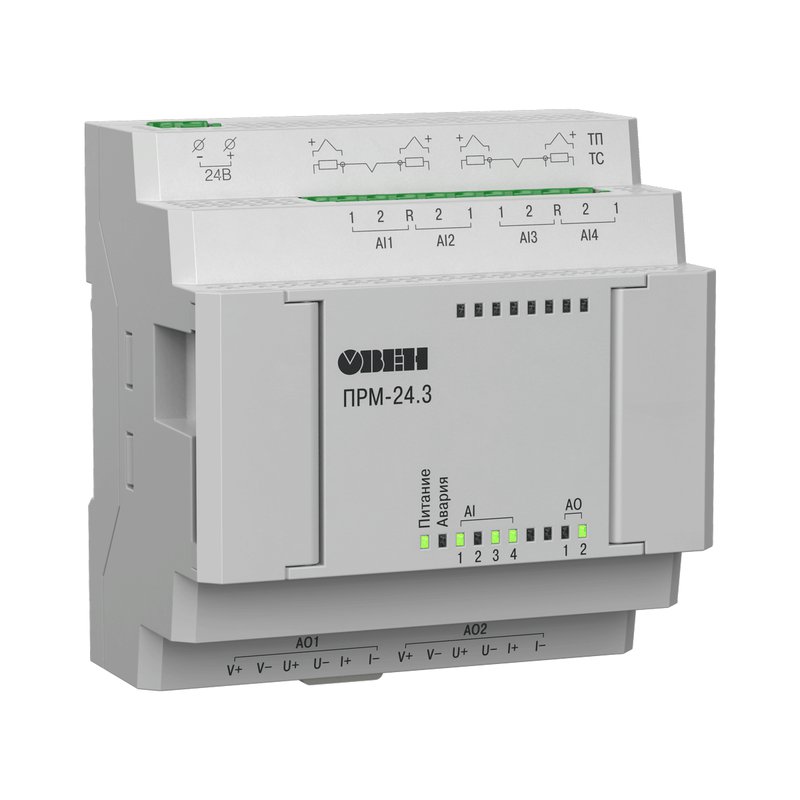

ПРМ-24.3 модуль расширения для программируемых реле
ПРМ-24.3 модуль расширения для программируемых реле
Модуль расширения ОВЕН ПРМ-3 подходит для систем, где требуется подключение датчиков с аналоговыми сигналами, термопар и термосопротивлений.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Два аналоговых выхода позволяют формировать сигналы: 4…20 мА или 0…10 В для управления такими исполнительными механизмами как регулирующие клапаны, приводы, нагреватели, насосы, регуляторы.
Преимущества
Простота подключения и удобный монтаж
ПРМ-3 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки. Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение
Аналоговые входы для подключения термопар и термисторов
Входы ПРМ-3 работают с термопарами, термометрами сопротивления (Pt100, Cu50, 50М, 50П и др.), а также с датчиками с выходными сигналами 4…20 мА, 0…10 В, 0…20 мА
Легкая интеграция в систему
Каналы модулей отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов
Независимое питание
Модули имеют независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания
Технические характеристики
| Питание | |
| Диапазон переменного напряжения питания |
Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует |
| Диапазон постоянного напряжения питания |
Для ПРМ-220: 127...373 В (номинальное 230 В) Для ПРМ-24: 9...30 В (номинальное 24 В) |
| Потребляемая мощность, не более |
Для ПРМ-220: 8 ВА Для ПРМ-24: 4 Вт |
| Входы | |
| Аналоговые входы | 4 AI/ ТРМ |
| Тип измеряемых сигналов |
Термопары: TХА (К), TХК (L), TЖК (J), TПП (S), TПП (R), TПР (В) и др. Термосопротивление: Pt100, Pt500, Pt1000, 50M, 100M, Cu50, Cu100, Ni100 и др. Унифицированные сигналы: 4…20 мА, 0…10 В, 0…20 мА Резистивный сигнал: 0…3950 Ом Постоянное напряжение: -50…+50 мВ |
| Работа в дискретном режиме | Нет |
| Период обновления значений |
ТС: 0,8 сек ТП /унифицированного сигнала: 0,6 сек |
| Разрядность встроенного АЦП | 16 бит |
| Предел основной приведенной погрешности |
0…10 В, 4…20 мА: ±0,25 % термопара: ±0,5 % термоспротивление: ±0,25 % |
| Гальваническая развязка | Отсутствует |
| Выходы | |
| Дискретные выходы | 2 AO/ АУ |
| Тип аналогового выхода | универсальный: 4...20 мА/0...10 В (выбирается в Owen Logic) |
| Разрядность ЦАП | 12 бит |
| Предел основной приведенной погрешности | ±0,5 % |
| Гальваническая развязка | Индивидуальная |
| Электрическая прочность изоляции | 510 В |
| Общие характеристики | |
| Корпус | На DIN-рейку |
| Габаритные размеры | 88×110×58 мм |
| Масса, не более | 0,4 кг |
| Степень защиты корпуса по ГОСТ 14254 | IP20 |
| Средний срок службы | 10 лет |
| Гарантия | 2 года |
