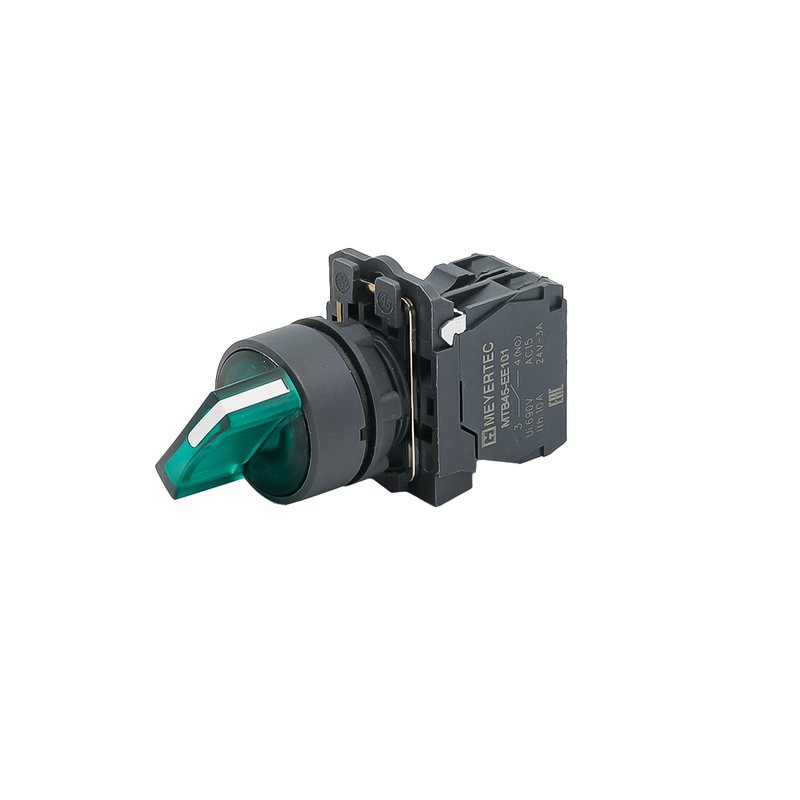

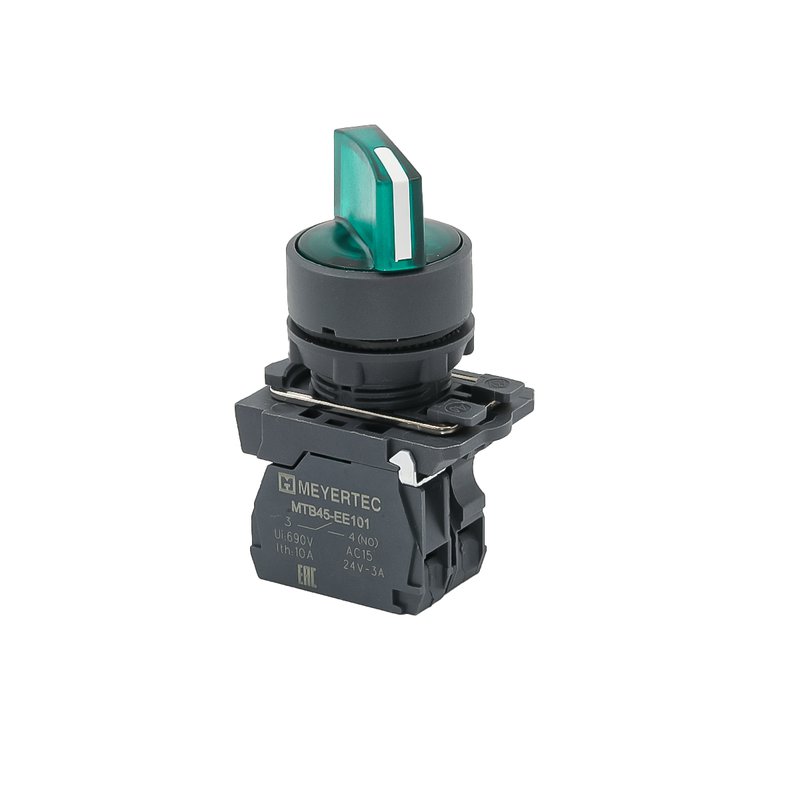

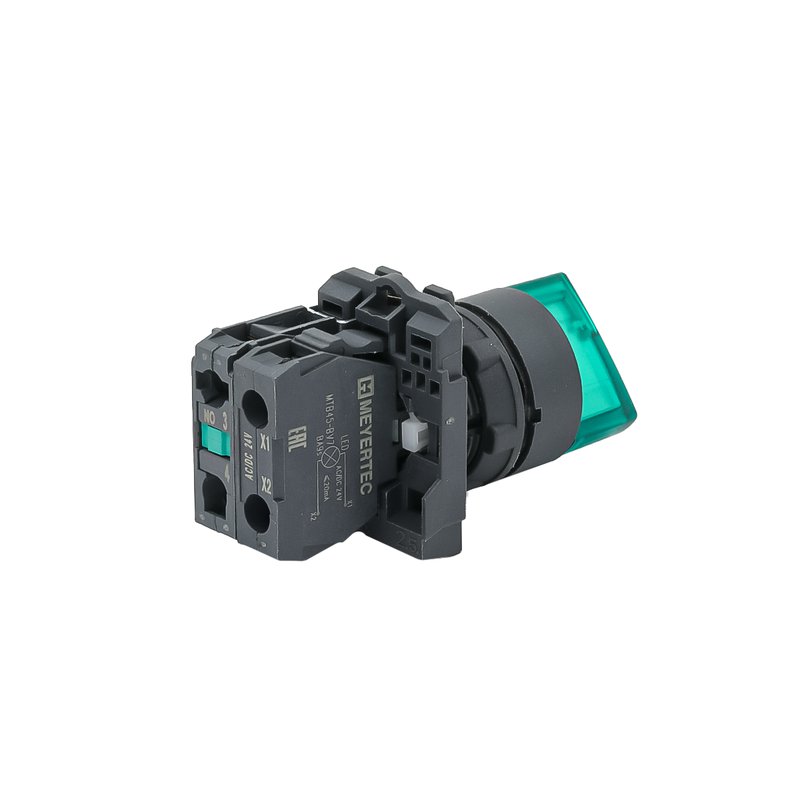

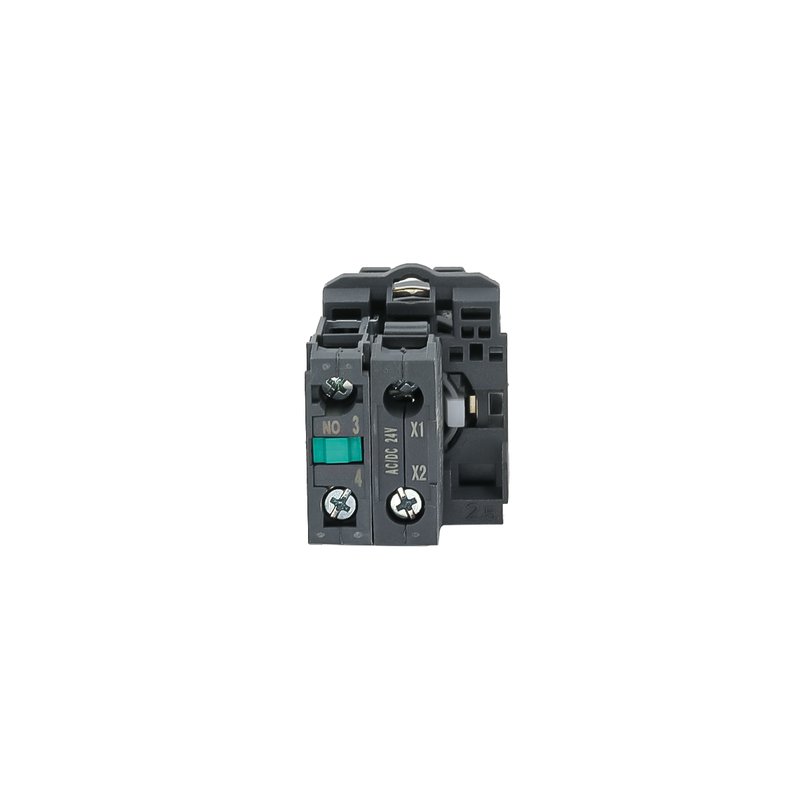

MTB5-AK23711 Переключатель на 2 положения с фиксацией и подсветкой, зеленый,пластик Meyertec
MTB5-AK23711 Переключатель на 2 положения с фиксацией и подсветкой, зеленый,пластик Meyertec
Селекторный переключатель для шкафа управления MTB5-AK23711 (в сборе) предназначен для коммутации цепей управления и сигнализации, применяется в электрических цепях.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Устройства этой серии устанавливаются в шкафах автоматизации технологических процессов, шкафах управления конвейерными и упаковочными линиями, системах автоматики и диспетчеризации противоаварийной защиты, электрораспределительных щитах и других устройствах.
Преимущества серии MTB5:
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Высокая степень ударопрочности IK07.
- Расширяемая монтажная группа: до 3 блок-контактов в один ряд с возможностью расширения контактной группы до 9 блок-контактов.
- Компактный LED-модуль устанавливается в один ряд с блок-контактами и не увеличивает их монтажную глубину (для кнопок и переключателей с подсветкой).
- Высокая механическая износостойкость (до 3 000 000 нажатий).
- Головка переключателя выполнена из ПБТ (полибутилентерефталат), который обладает высокой механической прочностью и жесткостью.
- Наличие инструкции по установке в каждой индивидуально упаковке.
Модульная серия MTB5 поставляется в сборе (головка и основание с блок-контактами) и предназначена для установки в пластиковые, металлические, стекловолоконные оболочки со степенью защиты до IP65.
| Наименование | Значение |
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
| Установочный диаметр | 22 мм |
| Температурный диапазон |
Эксплуатация: от -25 до +55 °C |
| Влажность | до 90 %, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10–50 Гц) | 15 g |
|
Номинальный ток термической стойкости (Ith) |
10 А |
|
Номинальное напряжение изоляции (Ui) |
690 В |
| Усилие нажатия кнопки: | 10 Н |
| с 1 NO-контактом | |
| с 1 NC-контактом | 8 Н |
| Усилие нажатия кнопки от дополнительно установленного блок-контакта: | 0,8 Н |
| с 1 NO-контактом | |
| с 1 NC-контактом | 0,6 Н |
| Размер и тип подключаемых проводов: |
1 × 0,5 мм2 (20 AWG) жесткий или мягкий |
| минимальные значения | |
| максимальные значения |
2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника |
| Механическая износостойкость: | |
| головка грибовидной кнопки | 3 × 10⁵ циклов |
| головки переключателей с подсветкой | 1 × 10⁵ циклов |
| остальные головки кнопок и переключателей | 3 × 10⁶ циклов |
| Электрический срок службы | 1 × 10⁵ циклов при переменном напряжении |
| Материал изготовления: | |
| головка | РВТ (полибутилентерефталат) |
| толкатель | РВТ (полибутилентерефталат) |
| основание | РВТ (полибутилентерефталат) |
| механизм фиксации | Металл |
| контакты | Сплав серебра и никеля |
| корпус блок-контактов | РВТ (полибутилентерефталат) |
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) |
| Толщина стенки шкафа | 1...6 мм |
| Ремонтопригодность | Неремонтопригодны |
| Комплектация изделия | Изделие в сборе |
