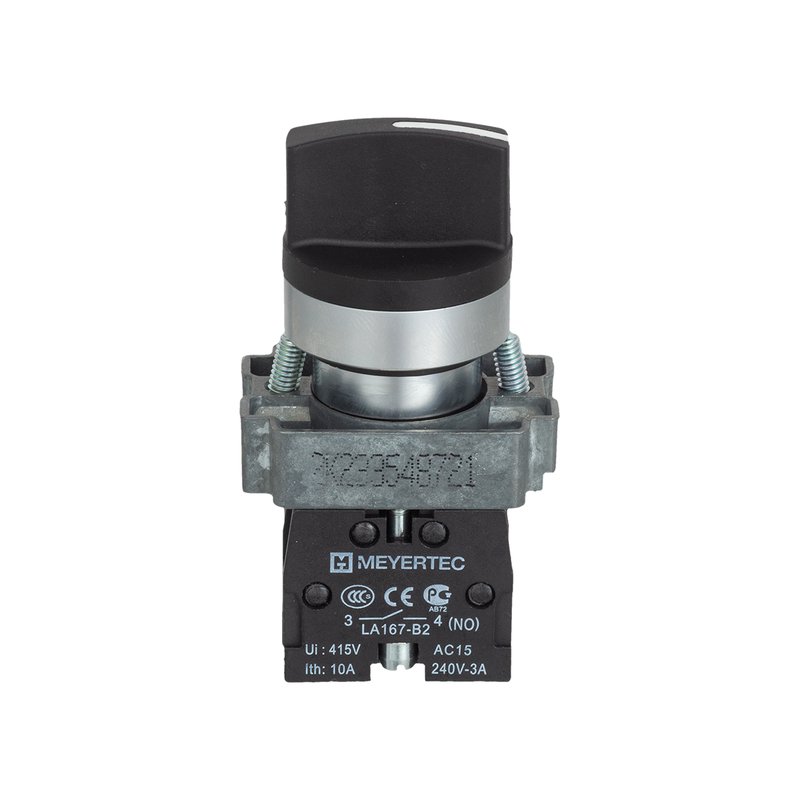

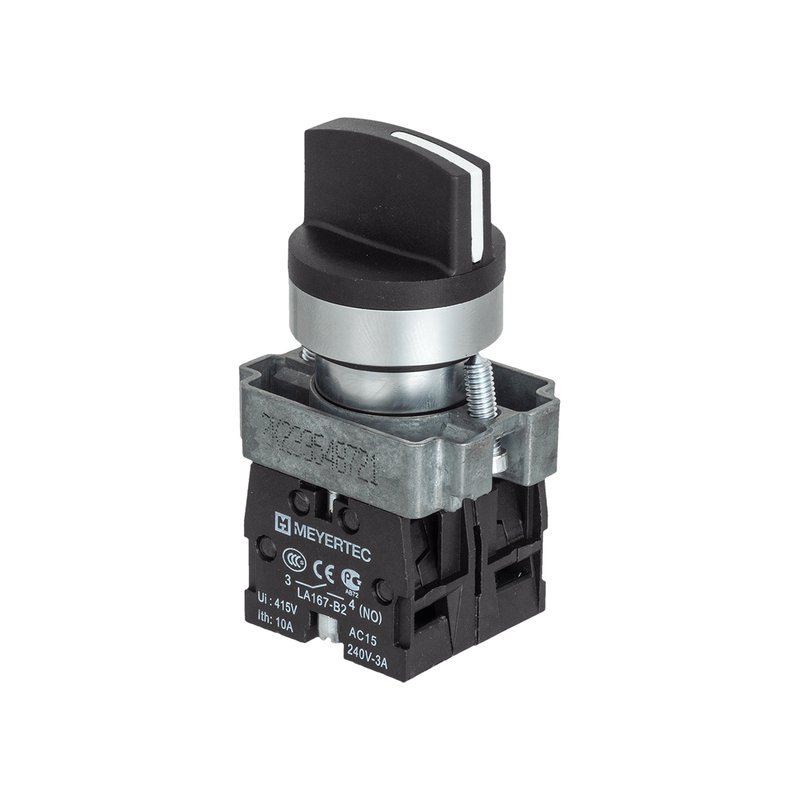

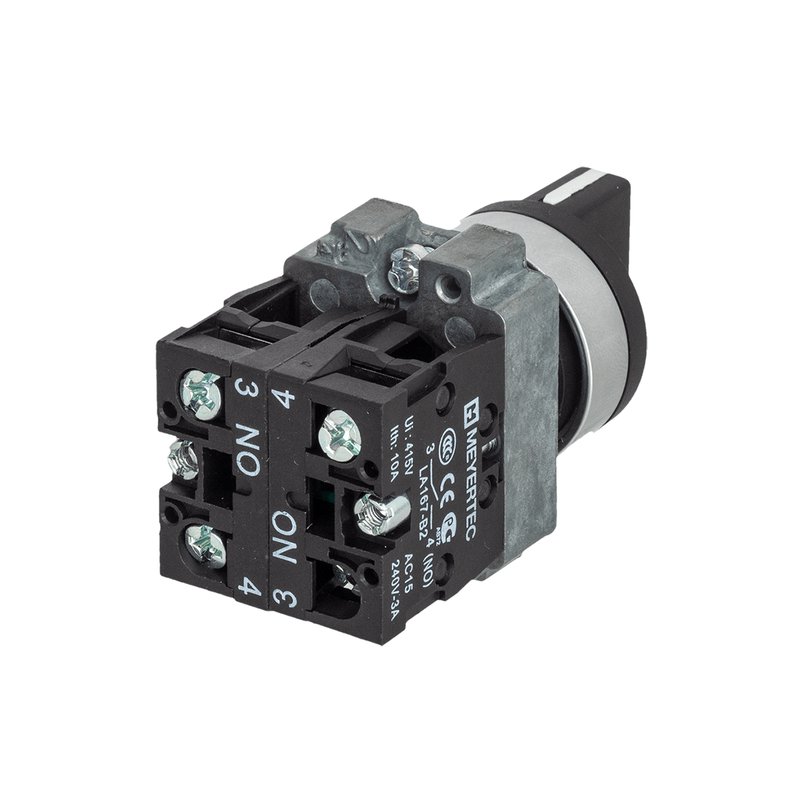

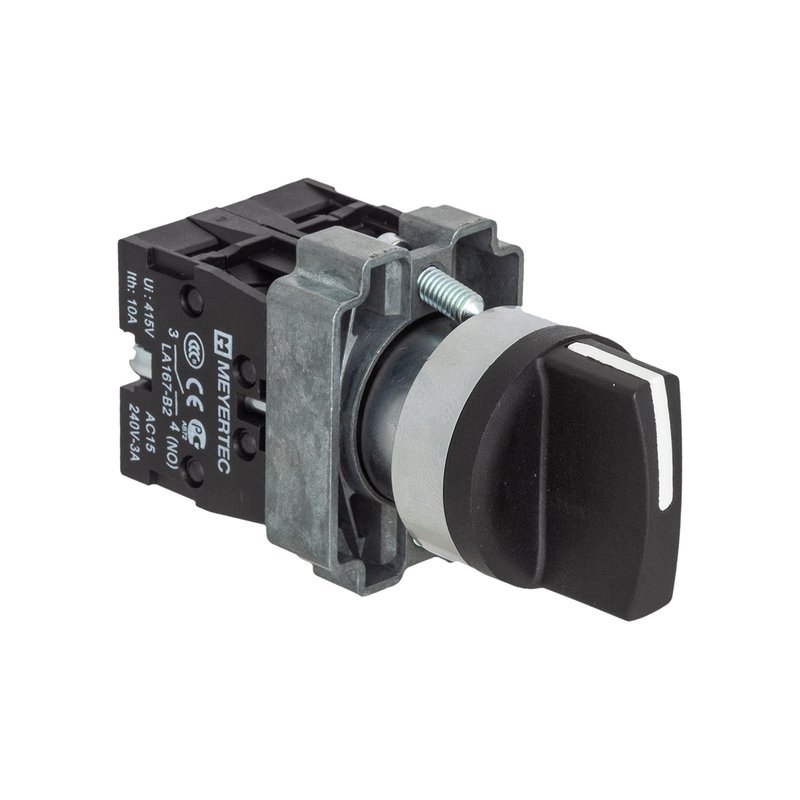

MTB2-BDF53 Переключатель на 3 положения с возвратом в центре Meyertec
MTB2-BDF53 Переключатель на 3 положения с возвратом в центре Meyertec
Переключатели MTB2-BDF53 со степенью защиты IP67 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Переключатели выполнены в высоком пыле- и влагозащищенном исполнении с ударопрочностью IK07.
Степень защиты IP67 используется для работы в неблагоприятных условиях с нестабильной температурно-влажностной средой, для которой характерны: водяные пары, конденсирующаяся влага, пыль.
Устройства в металлическом исполнении MTB2-B IP67 предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Для установки устройств управления в металлическом исполнении в корпуса пластиковых кнопочных постов необходимо самостоятельно предусмотреть заземление металлической части кнопки.
Преимущества
- Степень защиты IP67
- Высокая ударопрочность IK07
- Блок-контакты в ряд – 2 (макс. до 6)
- Высокая механическая износостойкость до 3x1000000 переключений
- Коммутационный ток 10 А
- Возможность совместного использования с корпусами кнопочных постов (необходимо самостоятельно предусмотреть заземление металлической части)
| Наименование | Значение |
| Степень защиты фронтальной стороны в смонтированном положении (с лицевой стороны) | IP67 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности | IK07 |
| Установочный диаметр | 22 мм |
| Температурный диапазон |
Эксплуатация: от -25 °C до +55 °C |
| Влажность | до 90 %, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10…50 Гц) | 15 g |
|
Номинальный ток термической стойкости (Ith) |
10 А |
|
Номинальное напряжение изоляции (Ui) |
415 В |
| Размер и тип подключаемых проводов: | |
|
- минимальные значения - максимальные значения |
1×0,5 мм2(20 AWG) жесткий или мягкий 2×1,5 мм2(16 AWG) с кабельным наконечником, 1×2,5 мм2(14 AWG) без кабельного наконечника |
| Механическая износостойкость | 3x1000000циклов |
| Момент затяжки винтового зажима | 1 Нм |
| Толщина стенки шкафа | 1~5 мм |
| Материал изготовления: | |
|
- головка - толкатель - основание - контакты - корпус блок контактов |
сплав на основе цинка с оксидным покрытием РВТ (полибутилентерефталат) сплав цинка сплав серебра и никеля РВТ (полибутилентерефталат) |
| Ремонтопригодность | Неремонтопригодны |
