HT-12044.ZA2 [M02] Твердотельное реле Кипприбор

Особенности коммутации нагрузки для твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

Максимальный коммутируемый ток 120А.

Коммутация токов до 90А  при работе с резистивной нагрузкой.

Управляющий сигнал – постоянное напряжение (для HT-xx44.ZD3) / переменное напряжение (для HT-xx44.ZA2).

Диапазон коммутируемого напряжения от 40 до 440 VAC.

Коммутация трехфазной нагрузки. Допускается коммутировать несколько групп однофазных цепей.

Силовой ключ установлен в каждой фазе ТТР, что обеспечивает полноценную коммутацию по всем трем фазам.

Схема контроля перехода питающего напряжения через ноль обеспечивает коммутацию реле с минимальными коммутационными помехами.

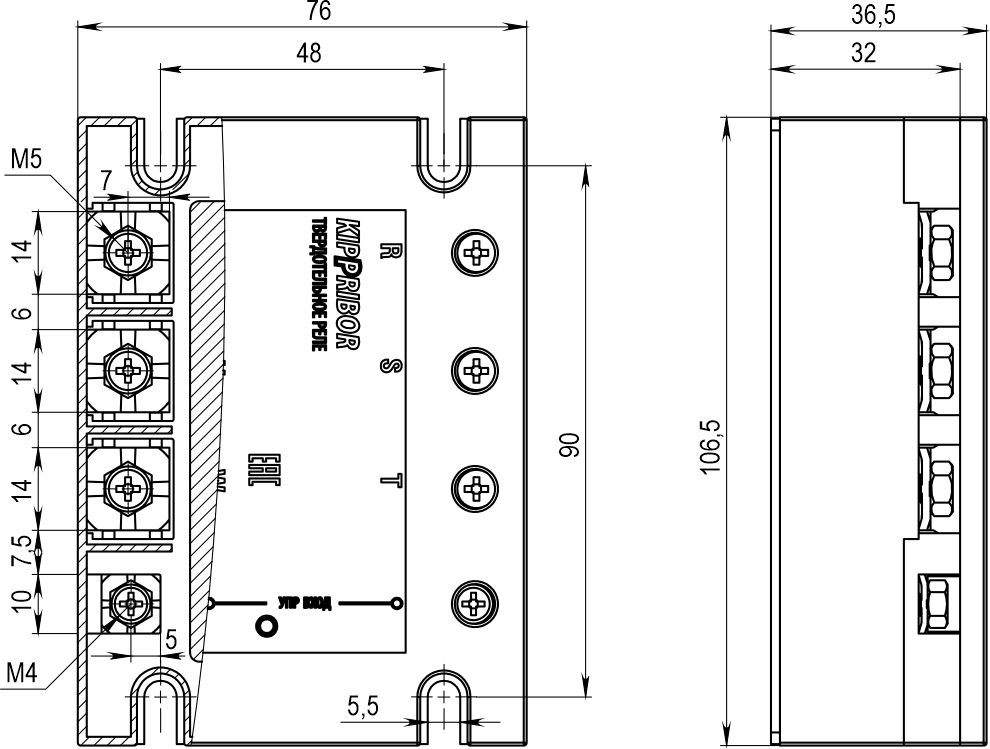

Конструктивные особенности твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

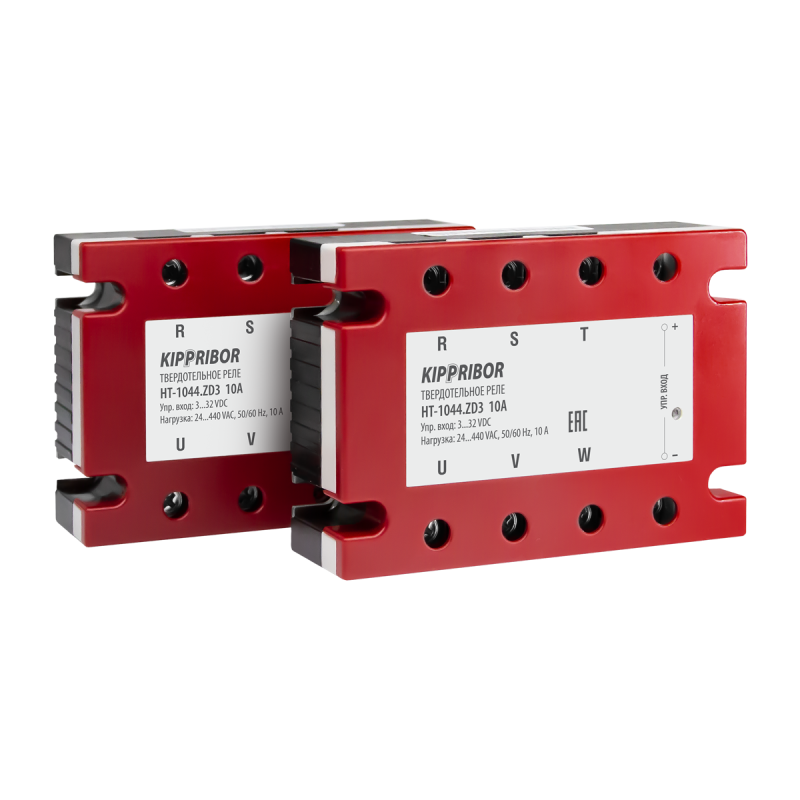

Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.

Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.

Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.

Гальваническая развязка входной и выходной цепи.

Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.

Интегрированная RC-цепь защищает выход ТТР от импульсных помех.

Реле выполнено в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства даже при возникновении аварийных ситуаций.
