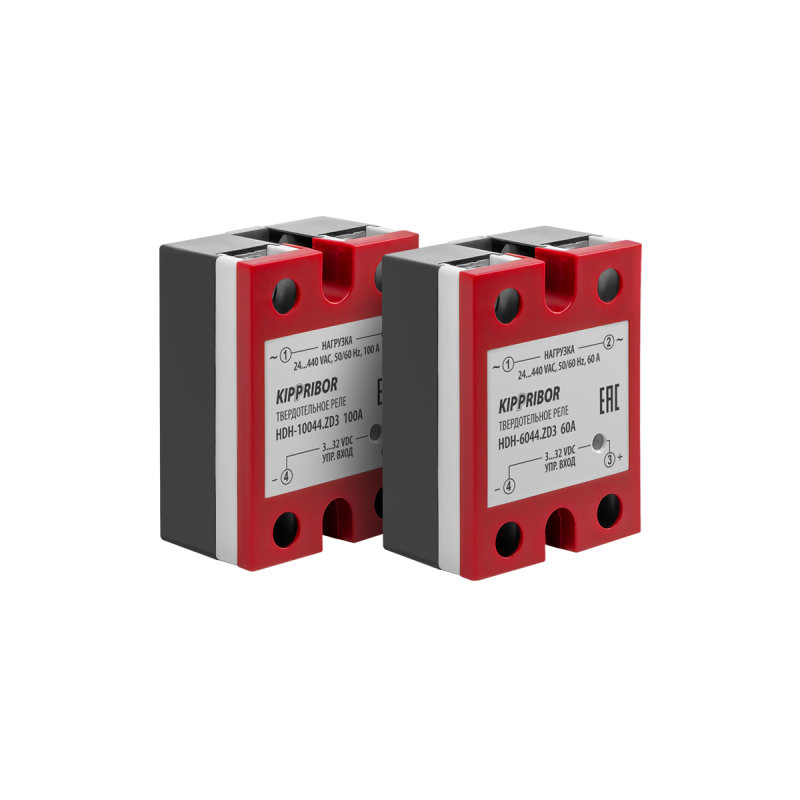

HDH-12044.ZD3 [M02] Твердотельное реле Кипприбор

Особенности коммутации нагрузки для твердотельных реле серии HDH-xx44.ZD3

Максимальный коммутируемый ток 120А.

Коммутация токов до 90А / 12А при работе с резистивной / индуктивной нагрузкой.

Управляющий сигнал – постоянное напряжение.

Диапазон коммутируемого напряжения от 40 до 440 VAC.

Коммутация как однофазной, так и трехфазной нагрузки (требуется по одному ТТР на каждую фазу).

ТТР переключается при переходе напряжения нагрузки через ноль. Это позволяет свести к минимуму коммутационные помехи.

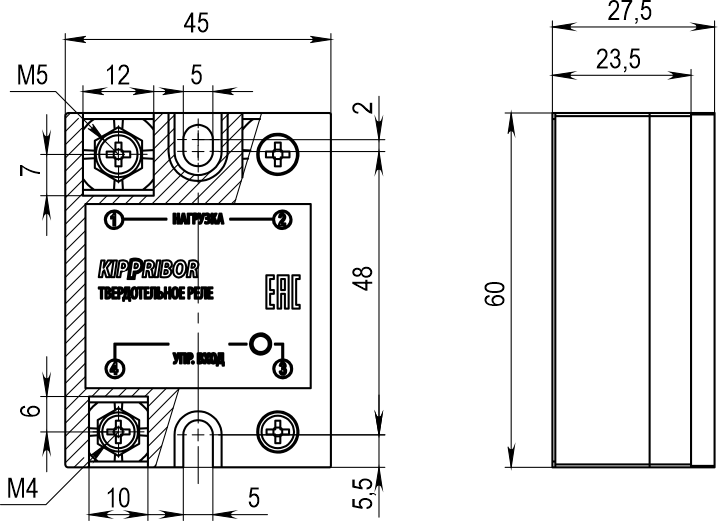

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3

Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.

Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.

Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.

Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР.

Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.

Силовой ключ ТТР защищен от импульсных помех встроенной RC-цепью, что является необходимой мерой при коммутации нагрузки, имеющей индуктивную составляющую.

Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций
