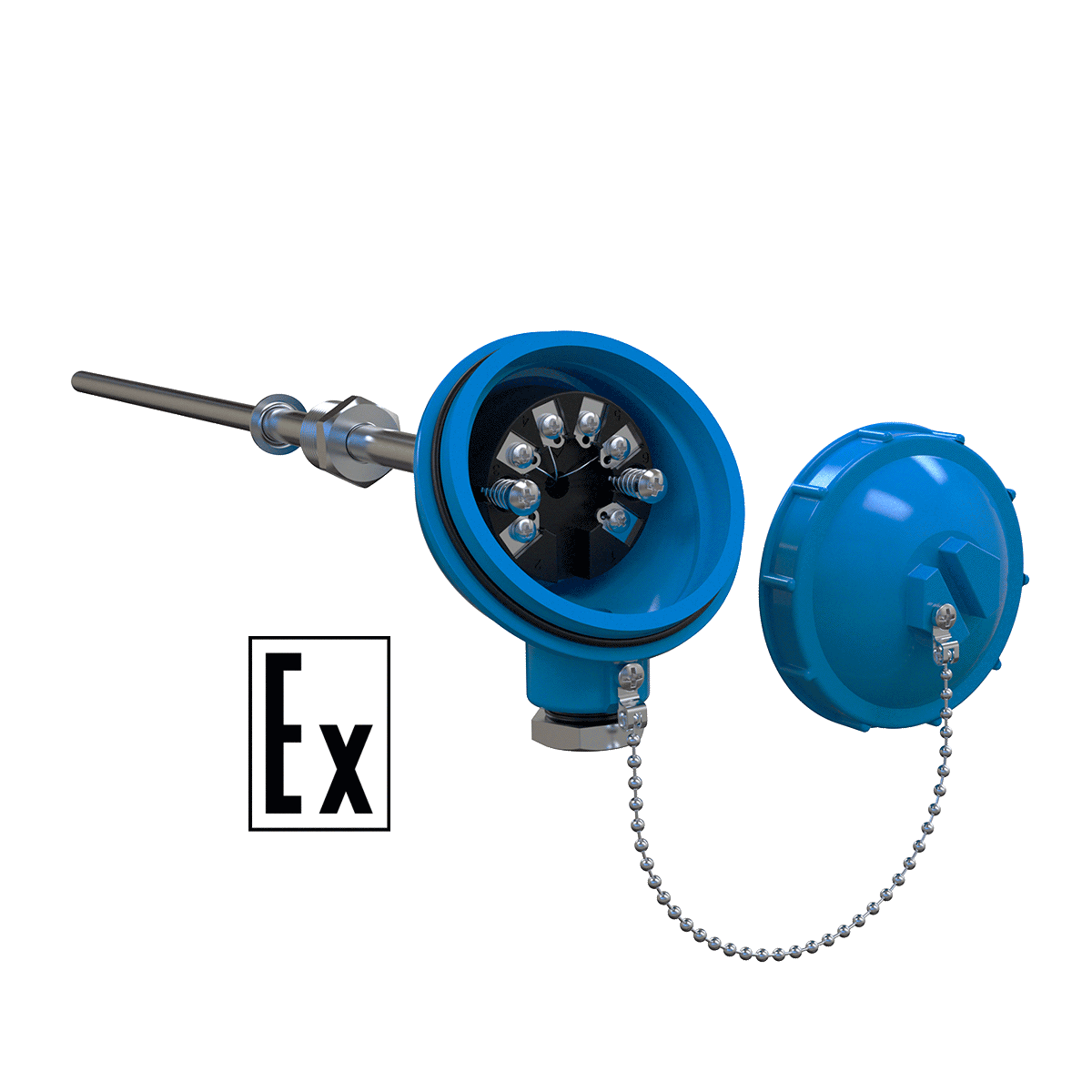

ДТПК045Е-0111.320.1,0.И.ЕХI-Т6 [10Н] термопары с выходным сигналом 4…20 мА EXIA

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термопары с выходным сигналом 4…20 мА ДТПХхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

Тип выхода: аналоговый

НСХ: К (ХА), N (НН), J (ЖК)

Выходной сигнал: 4…20 мА; 4…20 мА + HART

Класс точности: 1,0 %

Межповерочный интервал — 2 года

Конструктивные исполнения

Модель	Параметры	Материал защитной арматуры (диапазон температур)	Длина монтажной части L*, мм
015	D = 8 мм	сталь 12Х18Н10Т (-40 …+800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
025	D = 10 мм	сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 (-40 …+900 °C)
035	D = 8 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C)
045	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C), сталь 10Х23Н18 (-40 …+900 °C)
055	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
065	D = 8 мм, M = 20×1,5 мм**, S = 27 мм	сталь 12Х18Н10Т (-40 …+800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

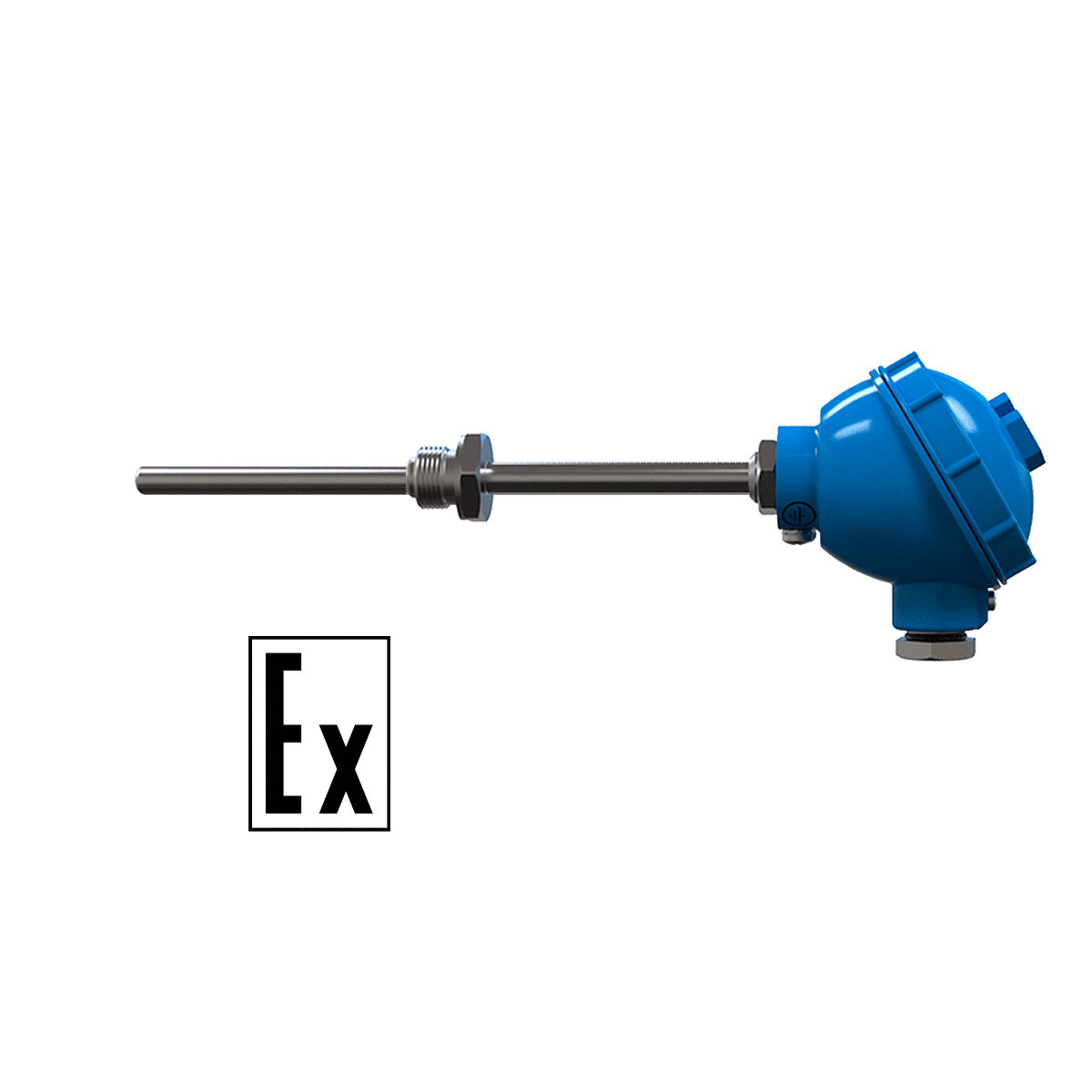

075	D = 10 мм, M = 20×1,5 мм**, S = 27 мм	сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 (-40 …+900 °C)
085	D = 10 мм, M = 27×2 мм**, S = 32 мм
095	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C)

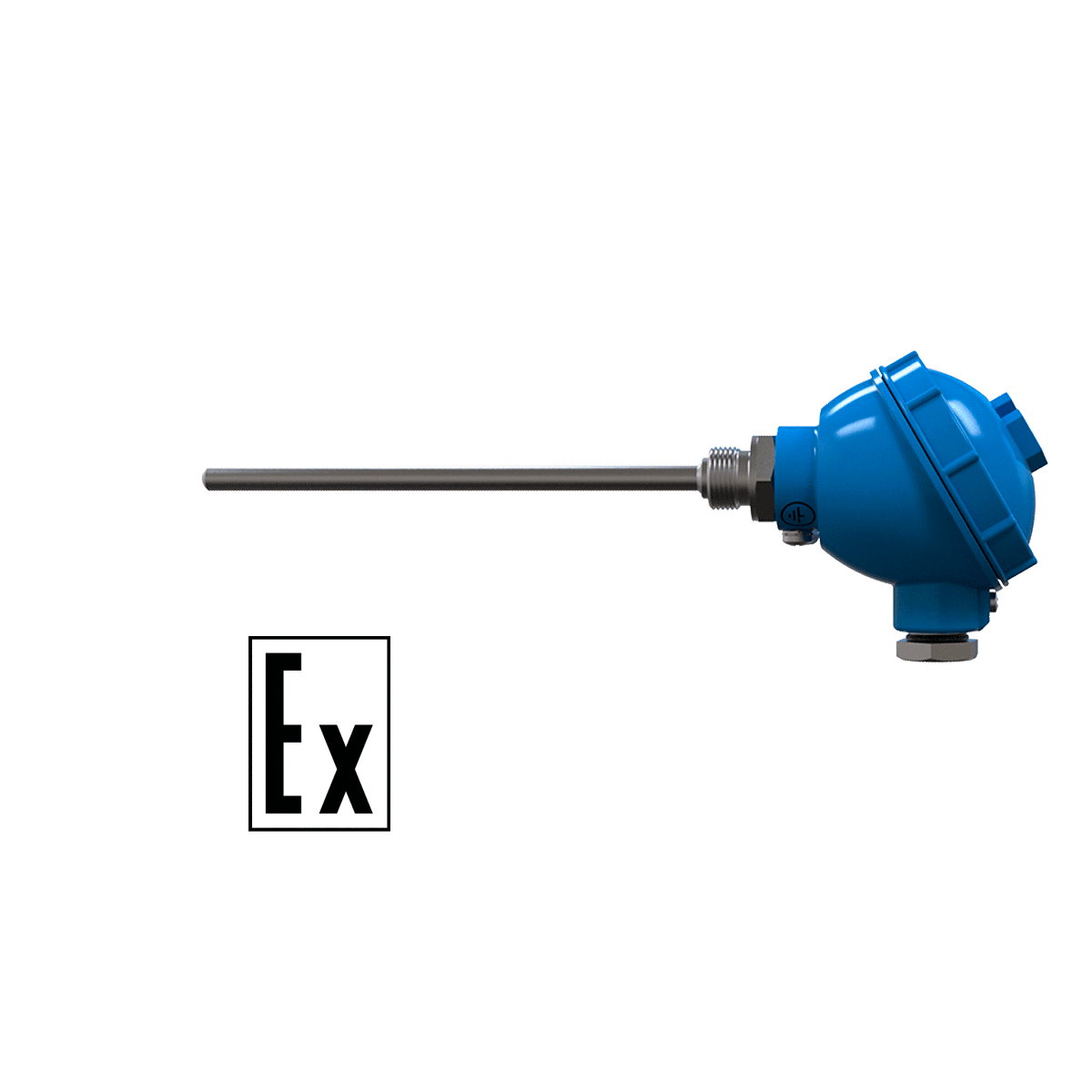

105	D = 8 мм, M = 20×1,5 мм**, S = 27 мм
185	D = 10 мм, M = 22×1,5 мм**, S = 27 мм	сталь 12Х18Н10Т (-40 … +800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400
195	D = 10 мм, M = 27×2 мм**, S = 32 мм
205	D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм	сталь 12Х18Н10Т (-40 … +800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400
215	D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм
265	D = 6 мм, M = 22×1,5 мм**, S = 27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
275	D = 3 мм D = 4,5 мм	ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3 мм; 4,5 мм   ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм   ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм   ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм   ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм	60...30000, кратно 10
285	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
295	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
365	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;

ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);

ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки

(барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.

В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.
